立绘->spine动画：一条完全 AI 驱动的全自动生产管线 / 前言 / [ CHAPTER 01管线整体设计 ] / 一、管线整体设计与架构选型
title: "立绘->spine动画：一条完全 AI 驱动的全自动生产管线" source_url: "https://mp.weixin.qq.com/s/560zJ_dAz-Hj0YTtUow5Mw" source_site: "mp.weixin.qq.com" clipped_at: "2026-07-02T05:53:57.331648+00:00" clipper: "aiwiki-url-ingest" extractor: "weixin_static" author: "greySayAi"
立绘->spine动画：一条完全 AI 驱动的全自动生产管线
前言
2D 游戏角色的骨骼动画生产一直是一个"技术含量低但极度耗时"的工种——懂 Spine 的 TD 要花 4-8 小时给一个角色拆层、绑骨、刷权重，大量时间消耗在机械重复的工序上。这篇文章想和大家分享的是：我们是如何把这件事从头到尾用 AI 自动化的——不是简单套一个模型，而是从 DWPose 姿态估计、LayerDiff 图层分离，到自研的 CDT 网格生成和 8 次幂 IDW 蒙皮算法，构建了一条真正可以跑在生产环境的完整管线。文章会尽量写清楚每一步的技术选型理由和踩坑经验，希望对同样在做类似事情的同学有参考价值。- - - - - - - - - - - - - - - - - - - - - - - - - - - -
[ CHAPTER 01管线整体设计 ]
一、管线整体设计与架构选型
1.1问题拆解

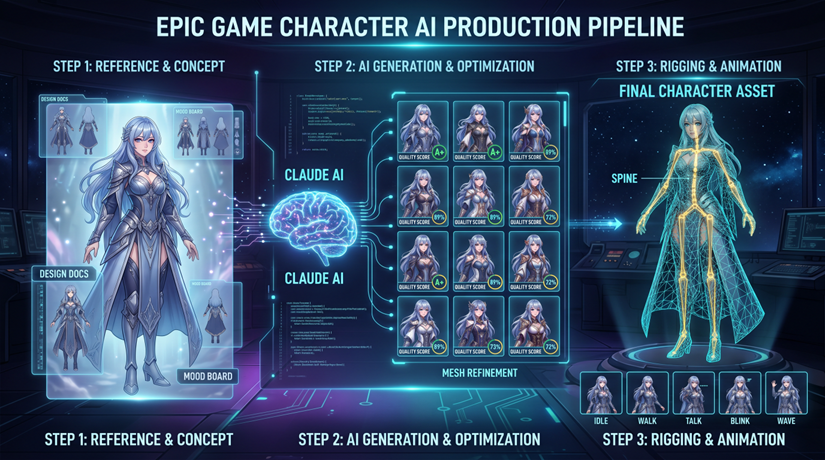

先把这件事拆清楚。从一张立绘到可以跑在游戏里的 Spine 骨骼动画，中间有这几个核心子问题：1. 立绘从哪来？手绘成本高、周期长、批量时风格难统一 → 需要 AI 批量生成 2. 如何拆层？一张扁平 PNG 要拆成按深度排序的多个独立图层 → LayerDiff 扩散模型 3. 骨骼怎么绑？133 个姿态关键点 → 31 骨骼层级树的坐标系转换 → DWPose + FK 逆推 4. 蒙皮怎么算？每个网格顶点受哪些骨骼影响、权重各是多少 → CDT + IDW 5. 动画怎么来？从零手调 vs 模板重定向 → 预制动画模板 + 骨骼拓扑约束
1.2架构决策：云端重算力 + 本地轻引擎
我们最终采用了"云端 GPU + 本地 CPU"的分离架构，理由如下：lGPU 密集型任务（DWPose 推理、LayerDiff 扩散）放在云端，避免本地部署 PyTorch/ONNX 的环境噩梦l几何计算密集型任务（坐标变换、三角剖分、蒙皮权重）用 Python + numpy/scipy/triangle 在本地 CPU 跑，依赖极轻l解耦原则REST API 解耦，云端服务可以独立扩容，本地引
2.2Prompt 工程：DNA × 角色描述 = 精准生图指令 / 2.3批量生图与并发控制 / 2.4Claude Vision 质量评估：量化审稿 / 工程经验
s | 角色设计规范 | 面部风格、眼睛细节程度、发型处理 | | proportion_rules | 人体比例标准 | 头身比、四肢比例、腰部细腰程度 | | composition_rules | 构图偏好 | 角色在画面中的位置、视角倾向 | | lighting_model | 光照模型 | 光源方向、环境光强度、高光形状 | | quality_anchor | 正向质量描述 | 用于 Prompt 的高质量词汇集合 | | negative_anchor | 负向排除描述 | 需要排除的常见缺陷词汇 |
DNA 一经提取，永久存储。同一款游戏的所有后续角色都基于同一份 DNA 生成，从根本上保证了风格一致性——这是传统外包流程无法做到的。
2.2Prompt 工程：DNA × 角色描述 = 精准生图指令
拿到 DNA 之后，用户只需要输入简单的角色描述（如「水墨风侠客，单手持剑，站立正面，头身比 1:6.5」），Claude 自动完成剩余工作：- l将 DNA 中的 quality_anchor 和 core_rendering 字段展开为具体的 Prompt 修饰词
- l将角色描述翻译为符合目标生图模型语法习惯的英文 Prompt
- l将 negative_anchor 字段转化为 negative_prompt 参数
- l根据 proportion_rules 补充构图约束（full body、standing、centered 等）
这个过程最关键的工程细节是：Prompt 的语法要匹配目标模型的训练分布。Gemini Imagen 和火山引擎 Seedream 的 Prompt 偏好不同，Claude 在生成时会感知当前使用的模型并做相应调整。
2.3批量生图与并发控制
生图任务通过 Kafka 异步队列管理，多张图片并发执行，Go 侧通过信号量控制并发数与 GPU Worker 数量对齐，避免 OOM：-
// Go侧GPU信号量控制var gpuSem = make(chan struct{}, 3)// 3个GPU workerfunc processTask(taskID string) {gpuSem <- struct{}{}//拿到GPU槽位才发给Pythondefer func() { <-gpuSem }()//完成后释放callPythonEngine(taskID)}
2.4Claude Vision 质量评估：量化审稿
生图完成后，Claude Vision 对每张图与 DNA 进行六维度对比评估，每个维度 0-100 分并输出文字分析：- l渲染风格符合度：厚涂笔触、光影逻辑是否与 DNA 一致
- l配色一致性：主色调、饱和度、冷暖倾向是否对齐
- l人体比例准确性：头身比、四肢比例是否符合 proportion_rules
- l线条质量：描边清晰度、细节丰富程度
- l角色完整度：全身是否完整、关键部位是否正常
- l整体完成度：画面质感、噪点、模糊程度
评分通过 SSE 流式推送到前端，用户可以实时看到每张图的评估进度
踩坑记录 / [ CHAPTER 04骨骼绑定：从关键点到 Spine JSON ] / 四、骨骼绑定：133 个关键点到 31 骨骼层级树 / 4.1DWPose：为什么选它
s.GetObjectURL(p2Key)})}
## 踩坑记录
- P2 缓存的 key 必须用文件内容 MD5，不能用文件名或上传时间——同一张图被重新压缩上传后字节流会变
- Python 端用 numpy array 的 MD5 和 Go 端用文件字节的 MD5 不是同一个值，两套缓存不要混用
- P2 ZIP 原封不动存储，不要解压再打包——重打包会改变字节流，导致后续解析时出现未知问题
\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 04骨骼绑定：从关键点到 Spine JSON ]
# 四、骨骼绑定：133 个关键点到 31 骨骼层级树
## 4\.1DWPose：为什么选它
人体姿态估计有很多选择：OpenPose、MediaPipe、DWPose……我们最终选 DWPose 的原因：l133 点覆盖最全COCO\-WholeBody 关键点（Body 17 \+ Face 68 \+ Hand L/R 各 21 \+ Foot 6），手指关节和面部都有，对立绘这类需要精细绑骨的场景至关重要l精度与速度在 COCO\-WholeBody benchmark 上都优于 OpenPose，且推理速度更快l置信度过滤（confidence）输出，可以过滤掉遮挡导致的噪点关键点，后续骨骼位置更准确## 4\.2坐标系转换：这里是绝大多数实现翻车的地方
这是骨骼绑定中最容易出错的环节，每次写这段代码都要格外小心：\#图像坐标系：原点左上角，Y轴向下
# Spine坐标系：原点左下角，Y轴向上
\#关键转换公式：
-
-
spine_x = pixel_xspine_y = image_height - pixel_y←这里最容易写错
#
\#骨骼旋转角也要注意：\#图像空间的atan2(dy\_pixel, dx\_pixel)是顺时针为正-
-
Spine的rotation是逆时针为正spine_rotation = -atan2_degrees←符号要取反
#
实际上还有一个细节：DWPose 输出的关键点是在 GPU 处理的正方形画布坐标系里的，不是原图坐标系。和 P2 一样，需要先做逆变换还原到原图坐标系，再做 Spine Y 轴翻转。
## 4\.3FK 逆推：从世界坐标算出骨骼局部变换
Spine 的骨骼变换是存局部坐标的（相对于父骨骼），但 DWPose 给我们的是世界坐标（像素绝对位置）。需要从世界坐标反推出每根骨骼相对于父骨骼的 length、rotation、x、y。-
-
-
-
-
-
-
-
-
-
-
-
#从父子骨骼的世界位置算局部变换def world_to_local(parent_world_pos, parent_world_rot, child_world_pos):#子骨骼相对父骨骼的世界向量dx = child_world_pos[0] - parent_world_pos[0]dy = child_world_pos[1] - p
5.38 次幂 IDW 蒙皮算法详解 / 8 次幂权重公式 / 游戏引擎约束：最大 4 根骨骼影响 / Spine运行时要求每个顶点最多受4根骨骼影响
traint Delaunay 强制以外轮廓为绝对边界，确保三角形不会跨越真空区域。
5.38 次幂 IDW 蒙皮算法详解
蒙皮权重计算是整个管线中自研成分最高的部分，也是效果好坏的关键。为什么不用标准 Bone Heat
Bone Heat 是业界标准算法（Blender 也在用），基于热传导方程求解权重，理论上最优。但它需要构建拉普拉斯矩阵并求解线性方程组，计算量大，且需要封闭的几何体。对于 2D 图层这种开放性多边形，实现复杂度很高。我们用 8 次幂 IDW（Inverse Distance Weighting）作为近似，在效果和计算速度之间取得了很好的平衡。## 点到骨骼线段的距离计算
#骨骼被视为线段，而不是点-
#这是和很多简化实现不同的关键细节def point_to_segment_dist(p, seg_start, seg_end):"""计算点p到线段[seg_start, seg_end]的最短距离"""seg_vec = seg_end - seg_startseg_len_sq = np.dot(seg_vec, seg_vec)if seg_len_sq < 1e-10:return np.linalg.norm(p - seg_start)#投影参数t，限制在[0,1]表示只考虑线段范围内t = np.clip(np.dot(p - seg_start, seg_vec) / seg_len_sq, 0.0, 1.0)projection = seg_start + t * seg_vecreturn np.linalg.norm(p - projection)
8 次幂权重公式
核心公式非常简单，但幂次的选择是关键：-
W_i = 1 / (dist_i + 1)^8def compute_bone_weights(vertex, bones, power=8):raw_weights = {}for bone_name, (bone_start, bone_end) in bones.items():dist = point_to_segment_dist(vertex, bone_start, bone_end)raw_weights[bone_name] = 1.0 / (dist + 1.0) ** power#归一化total = sum(raw_weights.values())return {k: v/total for k, v in raw_weights.items()}
为什么是 8 次幂？我们测试了 2、4、6、8、12 次幂：
l2 次幂→ 影响范围太广，手臂骨骼会影响到对侧衣服l4-6 次幂→ 有改善但仍然存在隔代拉扯l8 次幂（选用）重衰减够陡峭，基本消除隔代拉扯，形变自然l12 次幂→ 衰减太快，图层边缘顶点权重接近零，出现悬空感## 语义白名单：从根本上杜绝错误绑定
纯距离算法有一个无法解决的问题：手臂在物理位置上覆盖了上衣，所以上衣的顶点到手臂骨骼的距离可能很近，导致「动手臂就带动上衣」。#语义骨
6.3Python Engine 的生产化改造要点 / 工程经验总结 / [ CHAPTER 07效果与局限 ] / 七、实际效果与当前局限性
= Worker拿到任务，在Go侧等待GPU信号量// running=已发给Python Engine，Python正在执行// done= Python回调成功，结果已存COS// failed= Python回调失败，retry_count < 3则重新变pending//关键：pending → queued用原子更新防并发双投递result := DB.Model(&task).Where("id = ? AND status = ?", taskID, "pending").Updates(map[string]interface{}{"status": "queued"})if result.RowsAffected == 0 {return//被其他goroutine抢先处理，直接退出}
## 6\.3Python Engine 的生产化改造要点
原版 Demo 的 server.py 是标准库 HTTPServer（单线程串行），生产化需要做这几个改造：lThreadingHTTPServer 替代 HTTPServer：支持并发请求，/api/spine/run 立即返回，任务在后台线程执行lthreading.Event 替代 dict flag：进度推送线程可以被立即唤醒停止，而不是等 sleep 时间到ltask\_id 隔离缓存文件名：防止多任务并发时写入同名缓存文件互相覆盖l回调接口统一错误处理：任何阶段异常都通过 finally 发送 failed 回调，不能静默消失lrun\_p5\_skinning 增加 images\_dir\_override 参数：显式传入本次 P2 的图层目录，不依赖全局变量## 6\.4断点续跑：生产环境的必备能力
P2 阶段耗时约 8 分钟，服务重启时正在执行的任务不能直接丢弃。我们的设计：-
-
-
-
-
-
-
-
-
-
// Go Worker启动时：// 1.扫描pending状态任务→重新入队// 2.扫描running状态超过10分钟的任务→ recoverSpineTask()// recoverSpineTask的恢复逻辑：// - p2_zip_url有值（P2已完成）→ resume_from="P4"，从P4续跑// - COS上有MD5对应的ZIP→ resume_from="P4"，从P4续跑// -其他情况→ resume_from=""，从P1重跑//注意：恢复时必须先ReleaseSpineGPUSem()//被恢复的running任务持有一个GPU信号量槽位//不释放会导致信号量泄漏，后续任务永远等待
## 工程经验总结
- 所有状态变更都要先写 DB，再执行操作——不能先执行再写 DB，服务崩溃时会导致状态不一致
- Python Engine 用 Docker 独立部署，和 Go 服务解耦——Go 重启不影响正在执行的 P2 任务
- 信号量（GPU 并发控制）的数量要和 GPU scheduler 的 worker 数量严格对齐，多了会 OOM，少了浪费
- Python ThreadingHTTPServer 每个请求在独立线程处理，Go fire\-and\-forget 关闭连接时
