# 立绘->spine动画：一条完全 AI 驱动的全自动生产管线
# 前言
2D 游戏角色的骨骼动画生产一直是一个"技术含量低但极度耗时"的工种——懂 Spine 的 TD 要花 4\-8 小时给一个角色拆层、绑骨、刷权重，大量时间消耗在机械重复的工序上。这篇文章想和大家分享的是：我们是如何把这件事从头到尾用 AI 自动化的——不是简单套一个模型，而是从 DWPose 姿态估计、LayerDiff 图层分离，到自研的 CDT 网格生成和 8 次幂 IDW 蒙皮算法，构建了一条真正可以跑在生产环境的完整管线。文章会尽量写清楚每一步的技术选型理由和踩坑经验，希望对同样在做类似事情的同学有参考价值。\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 01管线整体设计 ]
# 一、管线整体设计与架构选型
## 1\.1问题拆解
先把这件事拆清楚。从一张立绘到可以跑在游戏里的 Spine 骨骼动画，中间有这几个核心子问题：1. 立绘从哪来？手绘成本高、周期长、批量时风格难统一 → 需要 AI 批量生成
2. 如何拆层？一张扁平 PNG 要拆成按深度排序的多个独立图层 → LayerDiff 扩散模型
3. 骨骼怎么绑？133 个姿态关键点 → 31 骨骼层级树的坐标系转换 → DWPose \+ FK 逆推
4. 蒙皮怎么算？每个网格顶点受哪些骨骼影响、权重各是多少 → CDT \+ IDW
5. 动画怎么来？从零手调 vs 模板重定向 → 预制动画模板 \+ 骨骼拓扑约束
## 1\.2架构决策：云端重算力 \+ 本地轻引擎
我们最终采用了"云端 GPU \+ 本地 CPU"的分离架构，理由如下：lGPU 密集型任务（DWPose 推理、LayerDiff 扩散）放在云端，避免本地部署 PyTorch/ONNX 的环境噩梦l几何计算密集型任务（坐标变换、三角剖分、蒙皮权重）用 Python \+ numpy/scipy/triangle 在本地 CPU 跑，依赖极轻l解耦原则REST API 解耦，云端服务可以独立扩容，本地引擎可以独立迭代这个决策让本地 Python 引擎的 requirements.txt 只有 8 行——numpy、opencv、pillow、scipy、triangle、httpx、PyYAML、requests，安装 30 秒，无任何大模型权重文件。
## 1\.3总体流程
完整管线共分两个大阶段、八个步骤：## 【阶段一：立绘生成】
S1DNA 提取→Claude 分析参考图，输出 10\+ 维度风格描述符
S2Prompt 生成→Claude 将角色描述 × DNA 合成生图指令
S3批量生图→Gemini/火山引擎并发生成多张候选立绘
S4AI 评估→Claude Vision 对照 DNA 打分筛选
## 【阶段二：骨骼动画生成】
S5图层分离→LayerDiff 按深度拆层 \+ 遮挡补全
S6姿态估计→DWPose 提取 133 个关键点
S7骨骼绑定→FK 逆推生成 31 骨骼层级树
S8网格蒙皮→CDT 三角剖分 \+ 8^IDW 权重计算
S9动画注入 \+ 导出→5 种动画模板重定向 → Spine 4\.2 ZIP
\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 02立绘生成：AI 美术总监 ]
# 二、立绘生成阶段：让 Claude 当美术总监
#
图 2Claude 风格 DNA 提取与批量立绘生成流程

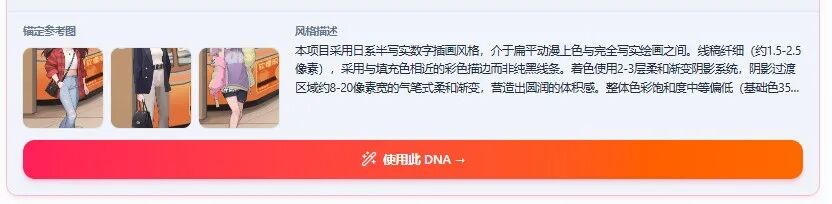

## 2\.1风格 DNA：把「感觉」量化成结构化数据
这是整个立绘生成环节中技术含量最高的地方，也是最容易被忽视的。传统外包流程里，主美会给外包画师发一份"风格参考文档"，里面大量的形容词——「要有厚涂感」「颜色要通透」「线条要干净」。这些描述主观且模糊，导致外包出图良莠不齐，来回沟通成本极高。我们用 Claude 做的第一件事，就是把这些主观描述转化成可计算、可复用的结构化风格描述符，我们称之为「DNA」。DNA 包含以下维度：
| **字段名** | **含义** | **说明** |
| --- | --- | --- |
| style\_summary | **核心风格标签** | 如 semi\_realistic\_heavy\_painting，供后续检索和分类 |
| core\_rendering | **渲染技法描述** | 厚涂/赛璐璐/水彩/写实的具体笔法特征 |
| shadow\_technique | **阴影处理方式** | 硬边/软边/渐变，阴影颜色倾向冷暖 |
| color\_rules | **配色规律** | 主色/辅色/点缀色的比例，饱和度区间 |
| character\_rules | **角色设计规范** | 面部风格、眼睛细节程度、发型处理 |
| proportion\_rules | **人体比例标准** | 头身比、四肢比例、腰部细腰程度 |
| composition\_rules | **构图偏好** | 角色在画面中的位置、视角倾向 |
| lighting\_model | **光照模型** | 光源方向、环境光强度、高光形状 |
| quality\_anchor | **正向质量描述** | 用于 Prompt 的高质量词汇集合 |
| negative\_anchor | **负向排除描述** | 需要排除的常见缺陷词汇 |
DNA 一经提取，永久存储。同一款游戏的所有后续角色都基于同一份 DNA 生成，从根本上保证了风格一致性——这是传统外包流程无法做到的。

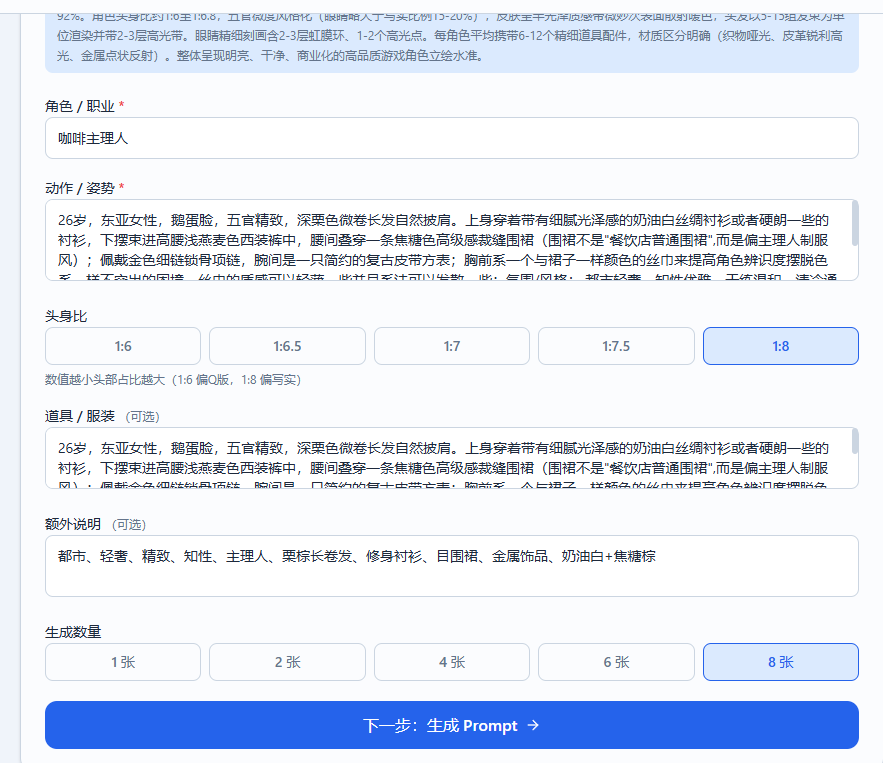

## 2\.2Prompt 工程：DNA × 角色描述 \= 精准生图指令
拿到 DNA 之后，用户只需要输入简单的角色描述（如「水墨风侠客，单手持剑，站立正面，头身比 1:6\.5」），Claude 自动完成剩余工作：- l将 DNA 中的 quality\_anchor 和 core\_rendering 字段展开为具体的 Prompt 修饰词
- l将角色描述翻译为符合目标生图模型语法习惯的英文 Prompt
- l将 negative\_anchor 字段转化为 negative\_prompt 参数
- l根据 proportion\_rules 补充构图约束（full body、standing、centered 等）
这个过程最关键的工程细节是：Prompt 的语法要匹配目标模型的训练分布。Gemini Imagen 和火山引擎 Seedream 的 Prompt 偏好不同，Claude 在生成时会感知当前使用的模型并做相应调整。

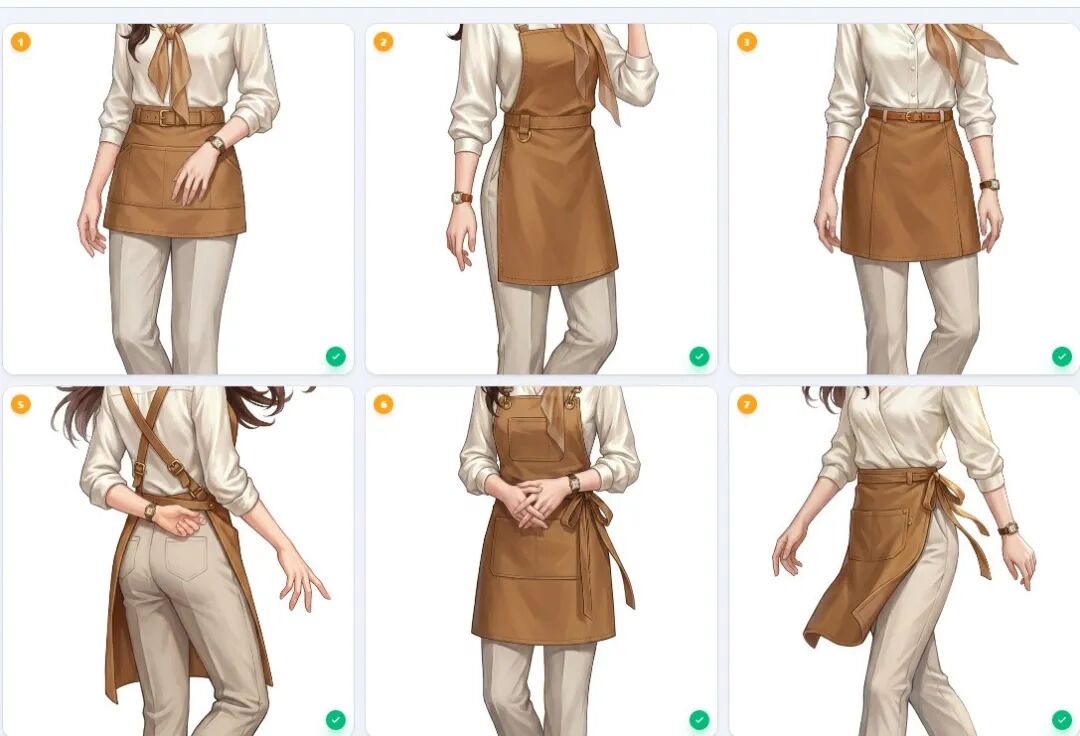

## 2\.3批量生图与并发控制
生图任务通过 Kafka 异步队列管理，多张图片并发执行，Go 侧通过信号量控制并发数与 GPU Worker 数量对齐，避免 OOM：-
-
-
-
-
-
-
```
// Go侧GPU信号量控制var gpuSem = make(chan struct{}, 3)// 3个GPU workerfunc processTask(taskID string) {gpuSem <- struct{}{}//拿到GPU槽位才发给Pythondefer func() { <-gpuSem }()//完成后释放callPythonEngine(taskID)}
```

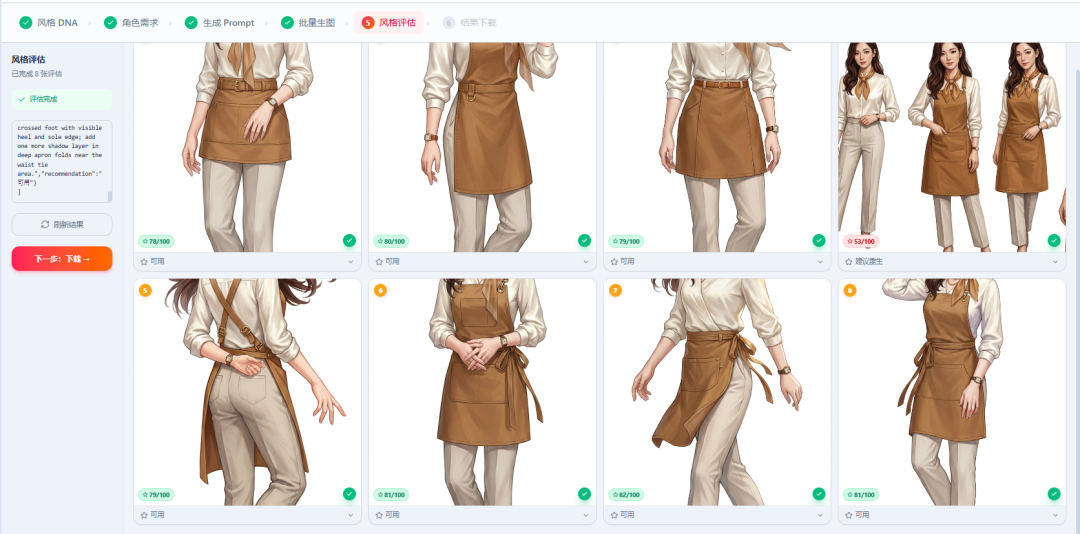

## 2\.4Claude Vision 质量评估：量化审稿
生图完成后，Claude Vision 对每张图与 DNA 进行六维度对比评估，每个维度 0\-100 分并输出文字分析：- l渲染风格符合度：厚涂笔触、光影逻辑是否与 DNA 一致
- l配色一致性：主色调、饱和度、冷暖倾向是否对齐
- l人体比例准确性：头身比、四肢比例是否符合 proportion\_rules
- l线条质量：描边清晰度、细节丰富程度
- l角色完整度：全身是否完整、关键部位是否正常
- l整体完成度：画面质感、噪点、模糊程度
评分通过 SSE 流式推送到前端，用户可以实时看到每张图的评估进度。低分图可以一键重新生成，高分图自动进入下一阶段。
## 工程经验
- 评估准确率的关键在于 Prompt 里要明确告诉 Claude 评分标准，不能只说「评估这张图」
- 建议在 negative\_anchor 里加入常见的 AI 生图缺陷词，能显著提升通过率
- 同一张图评两次分数会有波动（±5分），这是正常的，取均值或多数投票可以提升稳定性
\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 03图层分离：LayerDiff 的工程实践 ]

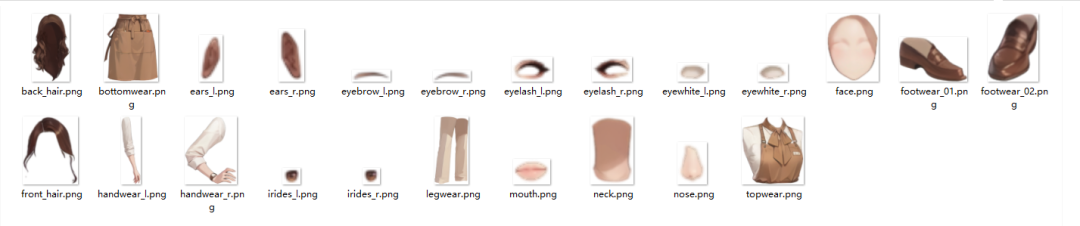

# 三、图层分离：从扁平 PNG 到深度排序图层
## 3\.1为什么图层分离是最难的一步
如果你手工做过 Spine 绑骨，一定深刻理解图层分离的痛苦。一张完整立绘里，头发挡住了脖子，衣服挡住了手臂，手挡住了腰带——每个遮挡关系背后，被遮挡的部分都需要被补全，否则骨骼运动时会露出破绽。传统做法是让 2D 美术在画稿阶段就分层保存 PSD，但这要求：①画师按规范分层（很多画师不会或不愿意）；②已有的立绘资产无法复用。LayerDiff 扩散模型解决的正是这个问题：给定一张扁平 PNG，输出按深度排序的多个图层，每个图层中被遮挡的区域都被模型自动补全。## 3\.2LayerDiff 调用的工程细节
直接调用 LayerDiff API 看起来很简单，但有几个关键工程细节：## 坐标系逆变换
LayerDiff 在处理时会把原图等比缩放并 padding 进一个正方形画布（通常是 896×896）。返回的图层坐标是在这个正方形空间里的，必须精确逆映射回原图坐标系。# Python坐标系逆变换核心逻辑
-
-
-
-
-
-
-
-
-
-
-
-
-
```
scale= max(H, W) / frame_size#缩放比例pad_x= (frame_size - W/scale) / 2X方向paddingpad_y= (frame_size - H/scale) / 2Y方向padding#构建仿射逆变换矩阵M_inv = cv2.invertAffineTransform(M)#将图层PNG从正方形空间逆变换回原图坐标系layer_restored = cv2.warpAffine(layer_in_square, M_inv, (W, H),flags=cv2.INTER_LINEAR,borderMode=cv2.BORDER_CONSTANT)
```
逆变换的精度决定了图层能否与原图像素级对齐，这里使用双线性插值而非最近邻，因为图层边缘的半透明像素在插值时损失更小。
## 接壤去黑边（De\-halo）
LayerDiff 输出的图层在边缘处经常有半透明黑色伪影（Halo），这是扩散模型生成时的常见问题。我们的处理方式：# 1\.检测相邻图层的接壤区域
-
```
seam_mask = build_seam_mask(full_layer, other_layers, dilate_px=4)
```
# 2\.只对接壤区域做颜色形态学扩散，内部不处理
-
```
layer_clean = dehalo_rgba(layer, seam_mask=seam_mask)
```
关键是只对「接壤区域」处理，不能对整个图层做膨胀/腐蚀，否则会破坏图层本身的正常边缘。
## 非连通区域自动拆分
一条飘带在人物身前断成两截，或者左右脚分别出现在画面两侧，此时同一语义部位的像素在空间上是非连通的。如果不拆分，后续会用一张大网格跨越真空区域，形变时会出现"橡皮筋"效果。\#使用OpenCV连通域分析拆分非连通区域-
-
-
-
-
```
num_labels, labels = cv2.connectedComponents(alpha_mask.astype(np.uint8), connectivity=8)if num_labels > 2:#多于一个连通域sub_layers = split_by_labels(layer, labels, slot_name)
```
\#每个子区域成为独立图层，如footwear\_01, footwear\_02## 3\.3P2 结果缓存：节省 GPU 费用的关键设计
LayerDiff 单次调用耗时约 8 分钟，成本不低。相同图片重复提交（比如测试时多次提交同一角色）是完全没必要的浪费。我们的方案：以原图文件内容的 MD5 为 key，将 P2 的原始 ZIP 结果存储到 COS（路径：AI/spine/p2/{md5}/{md5}.zip）。下次提交时，Go Worker 在发给 Python 之前先查 COS，命中则直接传 resume\_from\=P4 跳过 GPU 调用。-
-
-
-
-
-
-
-
```
// Go Worker P2缓存检查p2Key := fmt.Sprintf("AI/spine/p2/%s/%s.zip", task.SourceImageMd5, task.SourceImageMd5)size, err := cos.GetObjectSize(p2Key)if err == nil && size > 0 {//缓存命中，跳过GPU，从P4续跑resumeFrom = "P4"task.UpdateFields(map[string]interface{}{"p2_zip_url": cos.GetObjectURL(p2Key)})}
```
## 踩坑记录
- P2 缓存的 key 必须用文件内容 MD5，不能用文件名或上传时间——同一张图被重新压缩上传后字节流会变
- Python 端用 numpy array 的 MD5 和 Go 端用文件字节的 MD5 不是同一个值，两套缓存不要混用
- P2 ZIP 原封不动存储，不要解压再打包——重打包会改变字节流，导致后续解析时出现未知问题
\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 04骨骼绑定：从关键点到 Spine JSON ]
# 四、骨骼绑定：133 个关键点到 31 骨骼层级树
## 4\.1DWPose：为什么选它
人体姿态估计有很多选择：OpenPose、MediaPipe、DWPose……我们最终选 DWPose 的原因：l133 点覆盖最全COCO\-WholeBody 关键点（Body 17 \+ Face 68 \+ Hand L/R 各 21 \+ Foot 6），手指关节和面部都有，对立绘这类需要精细绑骨的场景至关重要l精度与速度在 COCO\-WholeBody benchmark 上都优于 OpenPose，且推理速度更快l置信度过滤（confidence）输出，可以过滤掉遮挡导致的噪点关键点，后续骨骼位置更准确## 4\.2坐标系转换：这里是绝大多数实现翻车的地方
这是骨骼绑定中最容易出错的环节，每次写这段代码都要格外小心：\#图像坐标系：原点左上角，Y轴向下
# Spine坐标系：原点左下角，Y轴向上
\#关键转换公式：
-
-
```
spine_x = pixel_xspine_y = image_height - pixel_y←这里最容易写错
```
#
\#骨骼旋转角也要注意：\#图像空间的atan2(dy\_pixel, dx\_pixel)是顺时针为正-
-
```
Spine的rotation是逆时针为正spine_rotation = -atan2_degrees←符号要取反
```
#
实际上还有一个细节：DWPose 输出的关键点是在 GPU 处理的正方形画布坐标系里的，不是原图坐标系。和 P2 一样，需要先做逆变换还原到原图坐标系，再做 Spine Y 轴翻转。
## 4\.3FK 逆推：从世界坐标算出骨骼局部变换
Spine 的骨骼变换是存局部坐标的（相对于父骨骼），但 DWPose 给我们的是世界坐标（像素绝对位置）。需要从世界坐标反推出每根骨骼相对于父骨骼的 length、rotation、x、y。-
-
-
-
-
-
-
-
-
-
-
-
```
#从父子骨骼的世界位置算局部变换def world_to_local(parent_world_pos, parent_world_rot, child_world_pos):#子骨骼相对父骨骼的世界向量dx = child_world_pos[0] - parent_world_pos[0]dy = child_world_pos[1] - parent_world_pos[1]#骨骼长度length = math.sqrt(dx*dx + dy*dy)#世界旋转角world_rot = math.degrees(math.atan2(dy, dx))#转换为局部旋转（减去父骨骼世界旋转）local_rot = world_rot - parent_world_rotreturn length, local_rot
```
## 关键注意事项
- Root 骨骼的位置要固定在 (0, 0\)，不要跟着人物中心点移动——否则不同姿态会导致整个骨架位移
- Hip（盆骨）骨骼是整个骨架的运动参考点，它的世界位置决定了角色在 Spine 世界空间中的位置
- 当关键点置信度 \< 0\.3 时，使用基于相邻骨骼位置的启发式回退策略，而不是直接用 (0,0\)
\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 05智能蒙皮：管线的核心算法 ]
# 五、智能蒙皮：CDT 网格 \+ 8 次幂 IDW（最核心的黑科技）

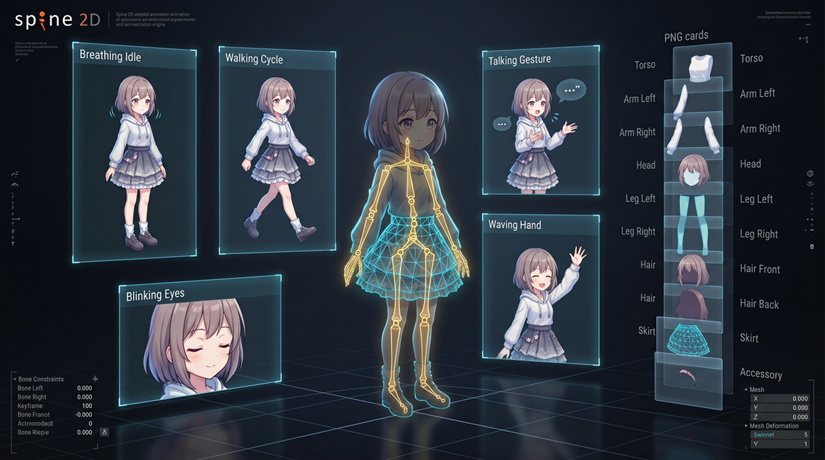

图 3Spine 骨骼绑定、CDT 蒙皮网格与 5 种预置动画序列
## 5\.1为什么不用矩形网格
Spine 默认的 region attachment 用矩形框，没有网格，形变时只做平移/旋转/缩放，无法做到局部弯曲。而 mesh attachment 允许自定义三角网格，每个顶点可以受多根骨骼影响，形变效果自然很多。网格质量直接决定动画效果。我们观察到的常见问题：l顶点太少太少 → 形变时出现锐角折叠l顶点太多太多 → Spine 运行时性能开销大l矩形框网格→ 图层有透明区域时出现"悬空"顶点，形变异常l未注入铰链点→ 关节处弯曲时出现硬折## 5\.2四步精密网格生成
## Step 1：抗锯齿膨胀
\#对alpha通道做形态学膨胀，确保网格略大于像素边缘-
-
```
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (10, 10))alpha_dilated = cv2.dilate(alpha_channel, kernel)
```
\#为什么膨胀？防止动画形变时网格边缘收缩导致漏出透明像素## Step 2：RDP 轮廓抽稀
\#提取轮廓（可能有数千个像素点）-
```
contours, _ = cv2.findContours(alpha_dilated, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)
```
# RDP算法抽稀到20\-40个最优质拐点
-
-
```
epsilon = 0.01 * cv2.arcLength(contours[0], True)hull_pts = cv2.approxPolyDP(contours[0], epsilon, True)
```
# hull\_pts就是Spine JSON里edges数组对应的外轮廓点
ε 参数的调节很重要：太大会丢失细节（手指形状变成矩形），太小抽稀效果不佳。我们用相对于轮廓周长的比例（0\.01）而不是固定像素值，对不同尺寸的图层都有较好的适应性。
## Step 3：铰链点注入
-
-
-
-
-
-
-
```
#检测图层覆盖的关节点（如手肘、膝盖）for joint_name, joint_pos in covered_joints:#在外轮廓上找距离关节点最近的边insert_idx = find_nearest_edge(hull_pts, joint_pos)#在该位置插入关节辅助点hull_pts = np.insert(hull_pts, insert_idx, joint_pos, axis=0)#铰链点确保折弯时有足够的顶点支撑，不会出现硬折角
```
## Step 4：约束 Delaunay 三角剖分（CDT）
-
-
-
-
-
```
import triangle as tr#外轮廓点+内部稀疏支撑点构成约束vertices = np.vstack([hull_pts, interior_support_pts])segments = make_boundary_segments(hull_pts)#外轮廓作为绝对边界tri_input = dict(vertices=vertices, segments=segments)
```
# q:最小角度约束(20度)a:最大三角形面积p:遵守边界约束
-
-
-
-
```
tri_output = tr.triangulate(tri_input, "qap")#关键：Spine JSON的edges只存外轮廓边#内部三角形由Spine自动生成，保持工程在编辑器内的可编辑性spine_edges = extract_boundary_edges(tri_output, hull_pts)
```
为什么用 CDT 而不是 Delaunay？因为 Delaunay 不保证遵守我们定义的外轮廓边界，会在图层之间"穿越"。Constraint Delaunay 强制以外轮廓为绝对边界，确保三角形不会跨越真空区域。

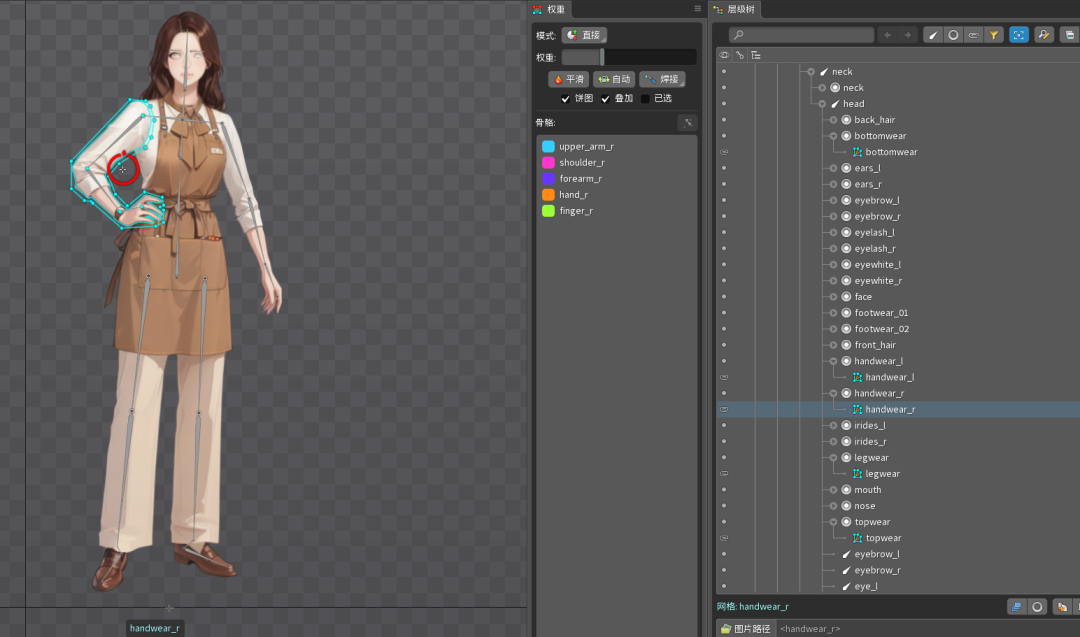

## 5\.38 次幂 IDW 蒙皮算法详解
蒙皮权重计算是整个管线中自研成分最高的部分，也是效果好坏的关键。为什么不用标准 Bone Heat
Bone Heat 是业界标准算法（Blender 也在用），基于热传导方程求解权重，理论上最优。但它需要构建拉普拉斯矩阵并求解线性方程组，计算量大，且需要封闭的几何体。对于 2D 图层这种开放性多边形，实现复杂度很高。我们用 8 次幂 IDW（Inverse Distance Weighting）作为近似，在效果和计算速度之间取得了很好的平衡。## 点到骨骼线段的距离计算
\#骨骼被视为线段，而不是点-
-
-
-
-
-
-
-
-
-
-
```
#这是和很多简化实现不同的关键细节def point_to_segment_dist(p, seg_start, seg_end):"""计算点p到线段[seg_start, seg_end]的最短距离"""seg_vec = seg_end - seg_startseg_len_sq = np.dot(seg_vec, seg_vec)if seg_len_sq < 1e-10:return np.linalg.norm(p - seg_start)#投影参数t，限制在[0,1]表示只考虑线段范围内t = np.clip(np.dot(p - seg_start, seg_vec) / seg_len_sq, 0.0, 1.0)projection = seg_start + t * seg_vecreturn np.linalg.norm(p - projection)
```
## 8 次幂权重公式
核心公式非常简单，但幂次的选择是关键：-
-
-
-
-
-
-
-
-
```
W_i = 1 / (dist_i + 1)^8def compute_bone_weights(vertex, bones, power=8):raw_weights = {}for bone_name, (bone_start, bone_end) in bones.items():dist = point_to_segment_dist(vertex, bone_start, bone_end)raw_weights[bone_name] = 1.0 / (dist + 1.0) ** power#归一化total = sum(raw_weights.values())return {k: v/total for k, v in raw_weights.items()}
```
为什么是 8 次幂？我们测试了 2、4、6、8、12 次幂：
l2 次幂→ 影响范围太广，手臂骨骼会影响到对侧衣服l4\-6 次幂→ 有改善但仍然存在隔代拉扯l8 次幂（选用）重衰减够陡峭，基本消除隔代拉扯，形变自然l12 次幂→ 衰减太快，图层边缘顶点权重接近零，出现悬空感## 语义白名单：从根本上杜绝错误绑定
纯距离算法有一个无法解决的问题：手臂在物理位置上覆盖了上衣，所以上衣的顶点到手臂骨骼的距离可能很近，导致「动手臂就带动上衣」。\#语义骨骼白名单配置-
-
-
-
-
-
-
-
```
BONE_WHITELIST = {"topwear":["spine", "chest", "neck", "shoulder_l", "shoulder_r"],"legwear":["hip", "thigh_l", "thigh_r", "shin_l", "shin_r"],"headwear":["neck", "head"],"front_hair": ["neck", "head"],"handwear_r": ["shoulder_r", "upper_arm_r", "forearm_r", "hand_r"],...其他图层}
```
\#权重计算时只在白名单骨骼里计算，强制排除其他骨骼-
-
```
allowed_bones = {k: v for k, v in bones.items()if k in BONE_WHITELIST.get(layer_name, list(bones.keys()))}
```
## 游戏引擎约束：最大 4 根骨骼影响
# Spine运行时要求每个顶点最多受4根骨骼影响
-
-
-
```
MAX_INFLUENCES = 4MIN_WEIGHT = 0.02#小于2%的权重视为无效直接清零def enforce_engine_limits(weights):
```
# 1\.清零小权重
-
```
weights = {k: v for k, v in weights.items() if v >= MIN_WEIGHT}
```
# 2\.只保留最大的4个
-
-
```
if len(weights) > MAX_INFLUENCES:weights = dict(sorted(weights.items(), key=lambda x: -x[1])[:MAX_INFLUENCES])
```
# 3\.重新归一化
-
-
```
total = sum(weights.values())return {k: v/total for k, v in weights.items()}
```
\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 06工程落地：Go \+ Python 的协作架构 ]
# 六、工程落地：Go 调度 \+ Python 算法的协作模式
## 6\.1为什么是 Go \+ Python 双栈
算法部分（图层解析、骨骼计算、蒙皮权重）完全用 Python 实现，有非常充分的理由：lnumpy/scipy/opencv/triangle 这些库的 Python 生态无可替代，用 Go 重写成本极高l算法迭代频繁，Python 的 REPL 开发效率远高于 Gol这些计算是 CPU 密集但不是 IO 密集，Python 的 GIL 在这里不是瓶颈但服务调度、状态管理、Kafka 消费、COS 操作用 Go 实现也有充分理由：lGo 的并发模型（goroutine \+ channel）非常适合任务队列的状态机管理l信号量控制（GPU 并发）用 channel 实现非常自然：make(chan struct{}, 3\)l整体服务稳定性和内存使用远好于 Python 做主服务## 6\.2Go Worker 的状态机设计
整个任务从提交到完成经过以下状态转换：-
-
-
-
-
-
-
-
-
-
-
-
-
-
```
//状态机：pending → queued → running → done/failed//// pending=用户提交，写入DB，等待Worker处理// queued= Worker拿到任务，在Go侧等待GPU信号量// running=已发给Python Engine，Python正在执行// done= Python回调成功，结果已存COS// failed= Python回调失败，retry_count < 3则重新变pending//关键：pending → queued用原子更新防并发双投递result := DB.Model(&task).Where("id = ? AND status = ?", taskID, "pending").Updates(map[string]interface{}{"status": "queued"})if result.RowsAffected == 0 {return//被其他goroutine抢先处理，直接退出}
```
## 6\.3Python Engine 的生产化改造要点
原版 Demo 的 server.py 是标准库 HTTPServer（单线程串行），生产化需要做这几个改造：lThreadingHTTPServer 替代 HTTPServer：支持并发请求，/api/spine/run 立即返回，任务在后台线程执行lthreading.Event 替代 dict flag：进度推送线程可以被立即唤醒停止，而不是等 sleep 时间到ltask\_id 隔离缓存文件名：防止多任务并发时写入同名缓存文件互相覆盖l回调接口统一错误处理：任何阶段异常都通过 finally 发送 failed 回调，不能静默消失lrun\_p5\_skinning 增加 images\_dir\_override 参数：显式传入本次 P2 的图层目录，不依赖全局变量## 6\.4断点续跑：生产环境的必备能力
P2 阶段耗时约 8 分钟，服务重启时正在执行的任务不能直接丢弃。我们的设计：-
-
-
-
-
-
-
-
-
-
```
// Go Worker启动时：// 1.扫描pending状态任务→重新入队// 2.扫描running状态超过10分钟的任务→ recoverSpineTask()// recoverSpineTask的恢复逻辑：// - p2_zip_url有值（P2已完成）→ resume_from="P4"，从P4续跑// - COS上有MD5对应的ZIP→ resume_from="P4"，从P4续跑// -其他情况→ resume_from=""，从P1重跑//注意：恢复时必须先ReleaseSpineGPUSem()//被恢复的running任务持有一个GPU信号量槽位//不释放会导致信号量泄漏，后续任务永远等待
```
## 工程经验总结
- 所有状态变更都要先写 DB，再执行操作——不能先执行再写 DB，服务崩溃时会导致状态不一致
- Python Engine 用 Docker 独立部署，和 Go 服务解耦——Go 重启不影响正在执行的 P2 任务
- 信号量（GPU 并发控制）的数量要和 GPU scheduler 的 worker 数量严格对齐，多了会 OOM，少了浪费
- Python ThreadingHTTPServer 每个请求在独立线程处理，Go fire\-and\-forget 关闭连接时会触发 ConnectionAbortedError，用 QuietThreadingHTTPServer 覆盖 handle\_error 静默处理
\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# \[ CHAPTER 07效果与局限 ]
# 七、实际效果与当前局限性
## 7\.1效果数据
| **指标** | **数据** | **备注** |
| --- | --- | --- |
| 单角色全流程耗时 | 约 15 分钟（含立绘生成） | 首次；P2 缓存命中时约 3 分钟 |
| 仅骨骼动画耗时 | 约 8\-10 分钟 | P2 首次；缓存命中约 30 秒 |
| GPU 并发能力 | 3 个角色同时处理 | 对应 3 个 LayerDiff GPU worker |
| 骨骼绑定准确率 | 约 90% | 主要失败原因：极端姿态关键点缺失 |
| 蒙皮质量达标率 | 约 85% | 待优化：大幅展开的裙摆蒙皮效果 |
## 7\.2已知局限和后续优化方向
l极端姿态支持不足：俯卧、大幅度跳跃等姿态下 DWPose 关键点缺失率高，骨骼位置偏差大。后续计划引入多视角融合或人工标注补偿l大面积布料蒙皮：裙摆、斗篷等大面积随风飘动的布料，IDW 的刚性假设导致形变不够自然。后续考虑引入弹簧骨骼或 PBD 布料模拟l多角色同帧：目前只支持单角色图片，群像图需要先检测分割再分别处理l面部精细绑骨：目前面部只绑了眉毛、眼睛等部位，嘴部和脸颊的细微表情动画尚不支持\- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \- \-
# 结语与交流
这条管线从立项到跑通踩了很多坑，也积累了不少可以复用的经验。核心的感受是：AI \+ 算法的组合比纯 AI 或纯算法都要强——LayerDiff 解决了「补全」这个算法搞不定的感知问题，而 CDT/IDW 这些传统几何算法的精度和可控性又是大模型无法替代的。文章中的代码片段都经过了简化，实际实现还有很多细节处理。如果你在做类似的工作，或者对某个模块有疑问，欢迎留言讨论。本文所有算法和工程方案均已在生产环境验证 · 初心 AI 技术团队
